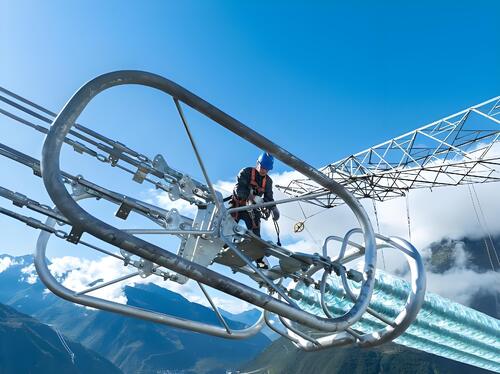

ACMCC iletkenlerinin güç aktarım projelerinde başarılı uygulanmaları

Gösterim Projesi - 1: Hainan Enerji Şebekesi Fufeng Faz I Hat Kapasite Artırımı ve Yenileme Projesi

Gerilim seviyesi: 220kV

İletken spesifikasyonu: JLRX1/JFB-320/40 (ACMCC-320/40)

Toplam hat uzunluğu: 19km; Toplam iletken uzunluğu: 60km

Fufeng Hattı 1, 3 Temmuz 2013'te işletmeye alındığından beri, Utor (No.11), Wutip (No.21), Nari (No.25) ve Haiyan (No.30) Tayfunlarına dayanmış ve güvenli bir şekilde çalışmıştır. 18 Temmuz 2014'te, Süper Tayfun Rammasun (Kategori 17) Haikou'yu vurarak bölgedeki çoğu iletim hattı direğinde elektrik kesintilerine ve devrilmelere neden olmuştur. Ancak, 220kV Fufeng Hattı 1 devrilmemiştir. Süper tayfundan sonra, Haikou Elektrik Tedarik Bürosu, iletkenleri, kelepçeleri, aksesuarları ve diğer bileşenleri incelemek için operatörleri direklere tırmandırmıştır ve herhangi bir anormallik bulunamamıştır.

Gösterim Projesi - 2: Moğolistan Ulusal Şebekesi ve Ulusal Enerji İdaresi Projeleri

Kısa çevresi, pürüzsüz yüzeyi, hafifliği, yüksek gerilimi, yüksek mekanik dayanımı ve mükemmel sarkma performansı nedeniyle, ACMCC iletkenleri buzlanmaya eğilimli değildir, bu da aşırı yük ve buzlanmadan kaynaklanan iletken kırılma kazası riskini büyük ölçüde azaltır. Buz ve kar alanlarındaki ana iletken projeleri aşağıdaki gibidir:

Moğolistan Ulusal Şebekesi ACMCC-295/40 Hattı, 160km uzunluğunda, ultra-düşük sıcaklık ve ağır buzlanma alanlarında tipik bir hattır, uzun süreli düşük sıcaklık -40°C, gerilim 110kV ve tasarlanmış buz kalınlığı 20mm'dir. Devreye alma tarihi: 1 Haziran 2019

Polonya Enerji İdaresi tarafından yenilenen 110kV ACMCC177/40 Hattı, 19.2mm buz kalınlığına sahiptir. Devreye alma tarihi: 20 Aralık 2017

Model Proje - 3: Batam Adası, Endonezya

Gerilim seviyesi: 220kV

İletken spesifikasyonu: ACMCC-315/40

Hat uzunluğu: 2.478km

Toplam iletken uzunluğu: 24.567km

Hat ekvatora yakındır. Yoğun ultraviyole radyasyon ve oldukça aşındırıcı deniz suyu buharı, iletkenler için ciddi bir test oluşturmuştur. Yaklaşık 3 yıllık hizmetin ardından, şu ana kadar herhangi bir sorun yaşanmamış ve iyi çalışmaktadır.

Prototip Proje - 4: Anten Bakım Projesi

Anten bakım projesi, kuzey ve güney zirveleri arasına dikilmiş, kuzey ve güney askı noktaları arasında yaklaşık 200 ila 300 metre yükseklik farkı olan (kuzeyde daha yüksek, güneyde daha alçak) bir vadi antenini içermektedir. Tüm sistem, 2300m ila 3300m arasında değişen açıklıklara sahip 36 askı kablosu ve bir dengeleme sisteminden oluşmaktadır ve yaklaşık 10 kilometrekarelik bir alanı kapsamaktadır.

Bu projedeki havai hatlar için gereksinimler aşağıdaki gibidir:

Maksimum geçiş uzunluğu: 3300m;

Maksimum gerilim: ≥700kN;

Maksimum buz kalınlığı: 50mm (ekstra kalın buz standardı);

Ürün, Şubat 2021'de Çin Elektrik Enerjisi Araştırma Enstitüsü tarafından tip testinden geçmiştir.

Ürün, 23 Mayıs 2021'de Pekin'de Çin Elektrik Konseyi tarafından sertifikalandırılmıştır.

Ürün, Kasım 2021 sonuna kadar kurulacaktır.

Bu projede kullanılan çelik teller, yurt içinde ve yurt dışında en yüksek gerilim, en uzun açıklık ve en kalın buz kalınlığı direncine sahip olarak rapor edilmiştir.

Gösterim Projesi - 5: Guangdong Enerji Şebekesi 500kV Luobei A&B Hatları Kapasite Artırımı ve Yenileme Projesi

İletken spesifikasyonu: JLRX1/JF1B-300/40

Toplam iletken uzunluğu: 14.3km

Devreye alma tarihi: Aralık 2021

Gösterim Projesi - 6: Guizhou Hongxiang 1-Devreli 220kV Kapasite Artırımı ve Yenileme Projesi

Proje ortamı: Dağlık alan, orta buzlanma alanı, büyük yükseklik farkı

İletken spesifikasyonları: JLRX1/JF1B-240/40, JLRX1/JF1B-345/50

İletken uzunlukları: 202.3km, 3km

İnşaat süresi: Ağustos 2020

Devreye alma tarihi: Mart 2021

Gösterim Projesi - 7: China Light & Power 400kV Hedda Hatları Kapasite Artırımı ve Yenileme Projesi

İletken spesifikasyonu: ACMCC-300/70

İnşaat süresi: Mayıs 2023

Devreye alma tarihi: Haziran 2023

Proje özellikleri: Son derece sıkı sarkma gereksinimleri; hattın üzerinde 500kV iletkenler ve altında 220kV iletkenler bulunmaktadır.
